扭剪型高强螺栓工艺

来源:https://www.xjnwz.com 日期:2020-10-12 发布人:admin

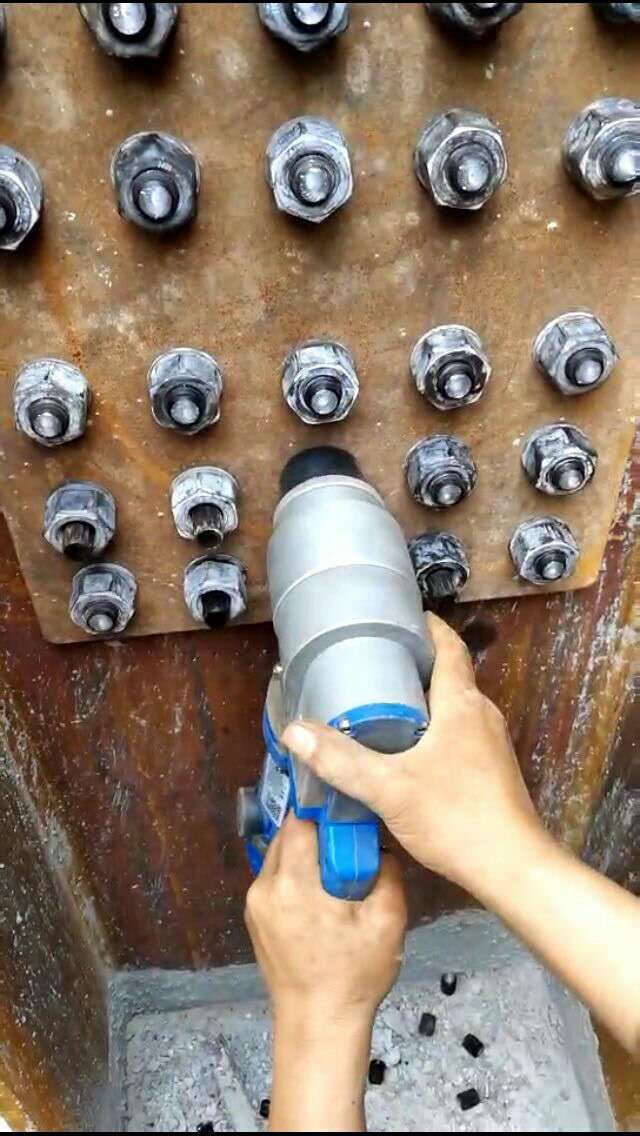

终拧应采用专用的电动扳手,如个别作业有困难的地方,也可以采用手动扭矩扳手进行,终拧扭矩须按设计要求进行。用电动扳手时,螺栓尾部卡头拧断后即表明终拧完毕,检查外露丝扣不得少于2扣,断下来的卡头应放入工具袋内收集在一起,防止从高空坠落造成安全事故。

3.7 检查验收:
3.7.1 扭剪型高强螺栓应全部拧掉尾部梅花卡头为终拧结束,不准遗漏。
3.7.2 个别不能用专用扳手操作时,扭剪型高强螺栓应按大六角头高强螺栓用扭矩法施工。终拧结束后,
4.1 保证项目:
4.1.1 高强螺栓的型式、规格和技术条件必须符合设计要求及有关标准的规定,检查质量证明书及出厂检验报告。复验螺栓预拉力符合规定后方准使用。
4.1.2 连接面的摩擦系数(抗潜移系数)必须符合设计要求。表面严禁有氧化铁皮、毛刺、飞溅物、焊疤、涂料和污垢等,检查摩擦系数试件试验报告及现场试件复验报告。
电动扭矩扳手
4.1.3 初拧扭矩扳手应定期标定。高强螺栓初拧、终拧必须符合施工规范及设计要求,检查标定记录及施工记录。
螺栓除了做拉伸试验、扭转试验外,螺栓连接副需要测量其抗滑移系数。螺栓滑移系数检测仪做专门用来测试螺栓连接副滑移系数的一种试验机。
4.2 基本项目:
4.2.1 外观检查:螺栓穿入方向应一致,丝扣外露长度不少于2扣。
4.2.2 扭剪型高强螺栓尾部卡头终拧后应全部拧掉。
4.2.3 摩擦面间隙符合施工规范的要求。
检查漏拧、欠拧宜用0.3~0.5kg重的小锤逐个敲检,如发现有欠拧、漏拧应补拧;超拧应更换。检查时应将螺母回退30°~50°,再拧至原位,测定终拧扭矩值,其偏差不得大于±10%,已终拧合格的做出标记。
4.2.4 做好高强螺栓检查记录,经整理后归入技术档案。
螺栓除了做拉伸试验、扭转试验外,螺栓连接副测试外,还有一项很重要的是的试验,就是对螺栓进行疲劳耐久性测试。随着科技与时代的进步,对螺栓疲劳试验的需求越来越多。螺栓疲劳试验机做专门用来测试螺栓连疲劳性能的一种试验机。
5.1 结构防腐区段(如酸洗车间)应在连接板缝、螺头、螺母、垫圈周边涂抹防腐腻子(如过氯乙烯腻子)封闭,面层防腐处理与该区钢结构相同。
5.2 结构防锈区段,应在连接板缝、螺头、螺母、垫圈周边涂快干红丹漆封闭,面层防锈处理与该区钢结构相同。
6.1 装配面不符合要求:表面有浮锈、油污,螺栓孔有毛刺、焊瘤等,均应清理干净。
6.2 连接板拼装不严:连接板变形,间隙大,应校正处理后再使用。
6.3 螺栓丝扣损伤:螺栓应自由穿入螺孔,不准许强行打入。
6.4 扭矩不准:应定期标定扳手的扭矩值,其偏差不大于5%,严格按紧固顺序操作。
本工艺标准应具备以下质量记录:
7.1 高强螺栓、螺母、垫圈组成的连续副的出厂质量证明、出厂检验报告。
7.2 高强螺栓预拉力复验报告。
7.3 摩擦面抗滑移系数(摩擦系数)试验及复验报告。
7.4 扭矩扳手标定记录。
7.5 设计变更、洽商记录。
7.5 施工检查记录。
